BETONGSTOMMEN

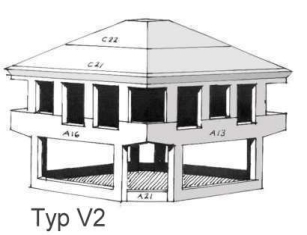

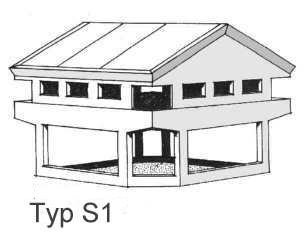

Stommen är tillverkad av prefabricerade 1/2m tjocka betongelement av sandwichtyp, 70 btg - 300 isol - 130 btg. Bottenvåningen består av 4 st identiska väggelement 9.4m x 3.6m. Elementen är utformade som en fribärande ramkonstruktion. Vikt c:a 7.7 ton styck.

Genom väggelementens speciella form blir bottenplanen 8-kantig trots endast 4 element. Tack vare bottenvåningselementens höjd 3,6m hamnar fogen mellan botten- och övervåningens element ej i bjälklagsnivå, som är normalt, utan c:a 40 cm över golv i övervåningen. På så vis kan bägge våningarnas el-dosor m rör gjutas in i ett och samma väggelement, utan skarvproblem för el-rören mellan över- och bottenvåningen. Fogen är även utformad för infästning av plåtinklädnad för anslutningen av ev utbyggnader.

De 4 övervåningselementen är 9.4m x 1.9m. De är konstruerade så att de även inkluderar den nedersta delen av vad som normalt tillhör takelementet! På så vis slipper man den i fasadlivet annars synliga fogen mellan tak- o väggelement Samtidigt som alla köldbryggor eliminerades.

Betongens förmåga
Betongens egenskaper har till fullo utnyttjats i det valmade taket, som består av 4 st större och 4 st mindre, slakarmerade betongelement. Tjocklek 1/2m inkl 350 cellplastisolering på ovansidan. Betongens tryckupptagande och armeringens dragupptagande förmåga har kombinerats så att de 8 takelementen fungerar som en fribärande "kupol" mellan ytterväggsupplagen.
Betongens värmeackumulerande förmåga utnyttjas maximalt eftersom den i byggnaden uppåtstigande varmluften träffar taket över en stor yta. Stomvikten är c:a 90 ton. Energilagringsvolym i det inre betongskiktet är c:a 20m3. Stommen är dimensionerad för en snölast på 300 kp/m2.
Ytterväggselementen innehåller drygt 60 st ingjutna eldosor med rör. Håltagningar för VVS o likn är gjorda på fabrik.

FINURLIGT MONTAGE
Stommen monteras av 2 man på 2 dagar (!!) med hjälp av 50-tons mobilkran. Hela montaget sker från ena sidan av byggnaden.

Väggelementen skruvas ihop med vinkelbeslag, varför man lätt kan göra finjusteringar under montaget. Bottenvåningselementen monteras på plintar, 2 st under varje element. Finjustering med en stämp i varje element. 2 st primärbalkar (HEB240) för mellanbjälklaget läggs upp på kraftiga "balkskor" bultade i väggelementen.

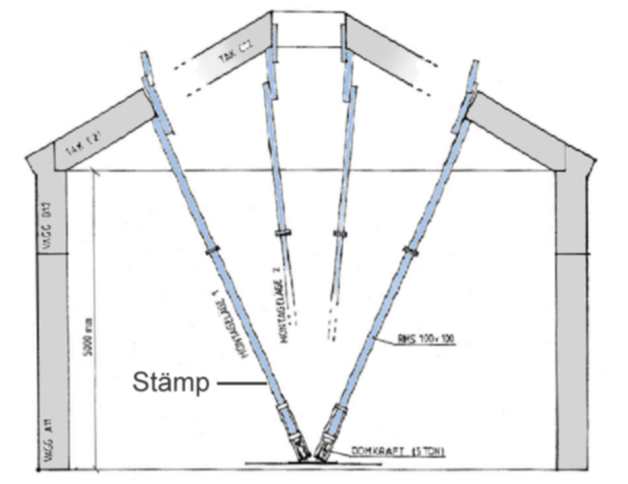

Övervåningens element stämpas mot mellanbjälklagets två stålbalkar samt fixeras vid bottenvåningens element med 2 st kraftiga plattjärn på insidan. Även övervåningens element skruvas ihop med vinkelbeslag i hörnen. De fribärande takelementen monteras med hjälp av 2 st specialkonstruerade 7 m långa stämp (VKR 100 x 100 mm), nedtill försedda med en handdomkraft (se fig). Stämpen reses till c:a 65 grader mot horisontalplanet.
Första takelementet lyfts på plats och stöttas upptill av stämpen som med domkraften justerar takelementet till rätt lutningsvinkel. På samma sätt stämpas det motstående takelementet. Därefter monteras de 2 mellanliggande takelementen och skruvas ihop nedtill med 2 st 33 mm bult. Upptill stöttar elementen varandra.

Självbärande
Takelementen är nu självbärande!! - Stämpen lossas och reses upp till c:a 85 grader varefter de övre 4 takelementen monteras på samma sätt.
Efter avslutat montage lyfter kranen ut stämpen genom hålet i takets topp. Stämpen skruvas isär i mindre delar, vikt mindre än 35 kg/st, och transporteras hem till fabriken på en vanlig släpkärra. Hela takmontaget tar inte mer än 2,5 timmar. Till sist fylles alla fogar mellan takelementen med bruk och förseglas med tillpassade cellplastbitar vilka skummas fast till den övriga cellplastisoleringen på ovansidan takelementen

Stomkonstruktionen samt montageteknik är utvecklat av Arkitekt SAR/MSA Ola Torrång, 031-3381800

Betongstommarna tillverkas av:
AB Finja Prefab, Hultsfred, tel 0495-249305, erik.sandberg@finja.se

Elementfabriken tillverkar även andra typer av betongelement till bostäder, industri, jordbruket mm.
